Código 8410
Descrição Geral:

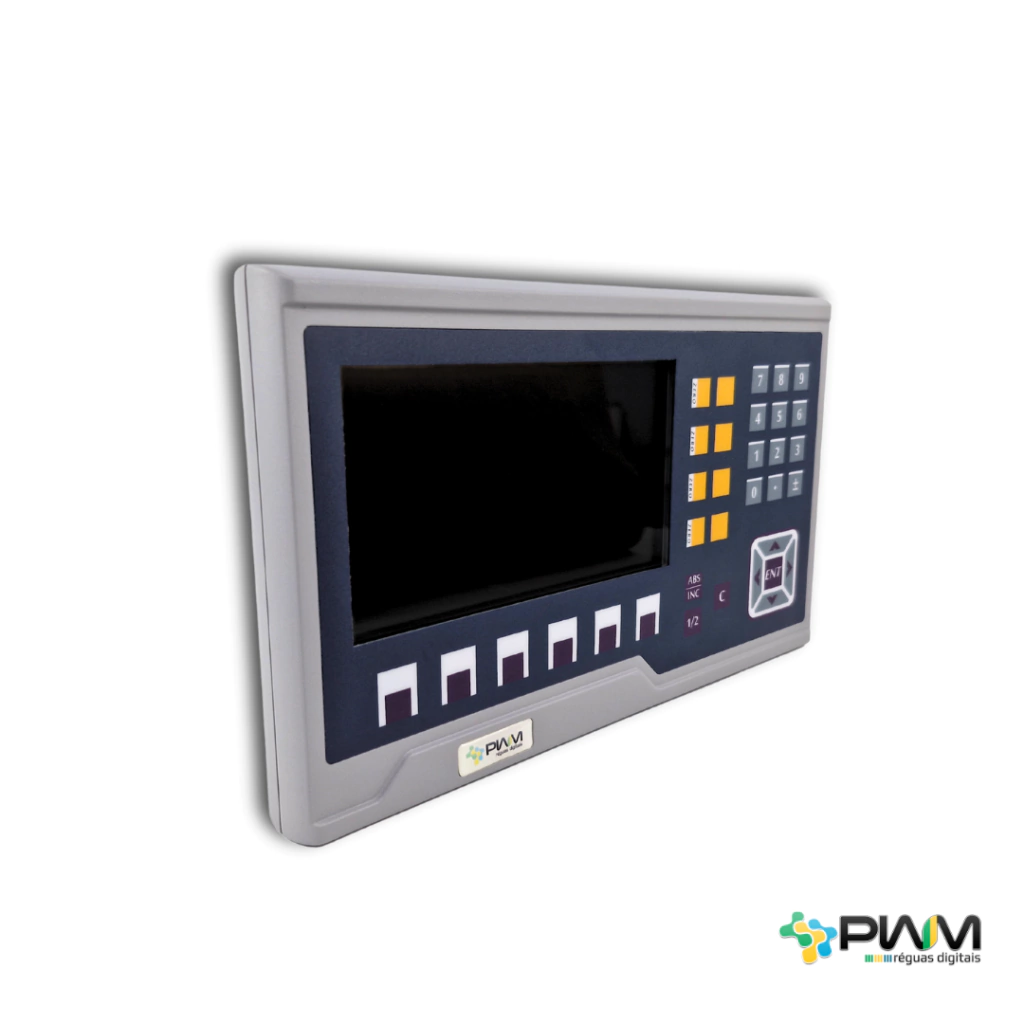

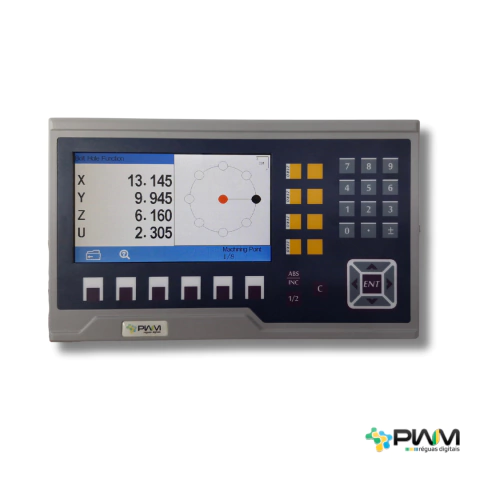

O Display DRO 4V – LCD é um sistema de leitura digital de alta precisão e desempenho, desenvolvido para controle simultâneo de até quatro eixos. Indicado para centros de usinagem, fresadoras CNC manuais, tornos, retíficas e outras máquinas-ferramentas que exigem monitoramento avançado de posicionamento. Equipado com visor LCD de alto contraste, recursos de conversão métrica/polegada, memória para múltiplos pontos e osciloscópio embutido para análise de sinais, o DRO 4V oferece confiabilidade e funcionalidade em um único equipamento compacto.
Características Técnicas:
Número de Eixos:
Suporta até 4 eixos operacionais com leitura simultânea – ideal para máquinas com eixos X, Y, Z e eixo adicional (como mesa rotativa, cabeça inclinável ou avanço longitudinal).
Unidade de Medida:
Conversão entre milímetros (mm) e polegadas (inch) comutável diretamente no painel frontal.
Função de Memória Avançada:
Capacidade para armazenar até 200 posições subsidiadas ao ponto zero, otimizando operações repetitivas e setups.
Função Especial:
Osciloscópio integrado no display, permitindo a visualização dos sinais de entrada das escalas ou encoders em tempo real — ideal para diagnóstico de falhas e aferição de sinal.
Modos de Leitura:
Leitura em coordenadas absolutas e relativas com alternância instantânea por comando de tecla.
Especificações Elétricas:
Alimentação de Entrada:
80V – 220V AC, 50/60 Hz, com ampla faixa de operação para redes elétricas industriais.
Saída Auxiliar de Alimentação:
5Vcc padrão para fornecimento às escalas digitais.
12Vcc (opcional) disponível mediante configuração específica.
Conectores:
Entradas com conectores padrão DB9 de 9 pinos, compatíveis com escalas ópticas e encoders com sinal TTL.
Display e Interface:
Tipo de Tela:
LCD gráfico de alta definição, com excelente visibilidade mesmo sob forte iluminação ambiente ou em ambientes escuros.
Teclado Operacional:
Membrana selada, resistente a óleo e partículas, com teclas táteis de fácil operação.
Manual de Operação:
Disponível em português, com instruções detalhadas de instalação, parametrização e uso.
Condições Ambientais:
Temperatura de Operação:
0°C a 45°C
Temperatura de Armazenamento:
-30°C a 70°C
Umidade Relativa:
Até 95% sem condensação
Aplicações Típicas:
Centros de usinagem manuais com leitura digital
Fresadoras com divisores rotativos ou cabeçotes móveis
Tornos com torre motorizada
Máquinas de medição e controle dimensional
Equipamentos com função de avanço adicional ou cabeçotes inclináveis
